软件标准件定义（标准件的理解）

本文导读目录：

1、CAD制图高级技巧：快速绘制标准件

2、「设计基础」机械设备中最常用的标准件

3、万能三维标准件模型下载

4、非标自动化视频教程 机械设计标准件选型 SolidWorks软件PLC 编程

CAD制图高级技巧：快速绘制标准件

对于机械设计师来说，标准件是再熟悉不过的，机械制造企业也会大量使用到标准件，但通常情况下，这类标准件的尺寸规格会根据不同的产品及要求进行修改变更。因此，即使是简单的一个零件，设计师可能也需多个步骤设计或修改。对此，很多设计师会把经常用到的标准件制作成图块，以此来简化绘图步骤，提高工作效率。但这也会产生新问题："图块"形式存在的标准件修改起来十分麻烦。

今天，小编给大家介绍CAD软件中的零件图库功能，其针对设计师绘制标准件过程中存在的实际难题开发的系列化零件设计系统，实现图库标准件直接调用、快速修改，可极大提高工作效率。下面是具体的调用方法：

启动中望CAD机械版软件，机械设计中常用到的标准零件和符号在其机械图库中均能找到，且进行了分门别类。设计师根据零部件的用途类别快速确定零件所在位置。小编粗略算了一下，图库中的零件共计有2800多种近20万个。也就是说，设计师所需要的任何标准件都可找得到！

图1

当然，作为资深设计师，不可能只注重数量。除了零件齐全，图库使用便捷、快速也是硬道理。的确如此。小编认为，中望机械对绘图效率提高最大的地方还属实现了复杂零件的参数化、模块化、标准化设计。这样，设计师就省去了很多繁复的手动绘制和修改操作，有更多的时间和精力来进行创意设计。

打开中望CAD机械版的图库界面，左侧是细致清晰的零件树，界面中间位置是参数选择区域。设计师双击就可输入具体数字，直接修改尺寸大小。右侧区域是出图选项，在这里设计师可自由控制输出零件的视图以及一些其他选项。在选择或修改完零件的参数后，直接点击"绘制零件"按钮就完成了对零件的快速调用。零件调用效果如下图：

图2

而对于已经调用在图纸上的零件，设计师也是可以变更某些尺寸使其重新生成的。具体操作是：双击零件或通过超级编辑命令的快捷键"V"，再修改图形尺寸参数，非常便捷。另一方面，设计师在调用零件时，还可以根据自己的需求，通过更改原始参数、公式等步骤来生成并绘制符合要求的零件。编辑调用的零件也可以正确地显示在每个图层上面。

图3

以上就是小编在实际绘图中关于标准件绘制的经验技巧，希望对各位有所帮助。如果你有更好的方法，欢迎留言与小编分享，共同进步。

「设计基础」机械设备中最常用的标准件

螺纹紧固件是各种机械设备中最常用的标准件，螺纹连接也是各种连接紧固方式最常用的形式。它的优点是成本低、连接可靠、结构简单、装拆方便。本文主要介绍各种螺纹紧固件的种类、用途、画法、标记方法等。

1

螺纹紧固件的种类

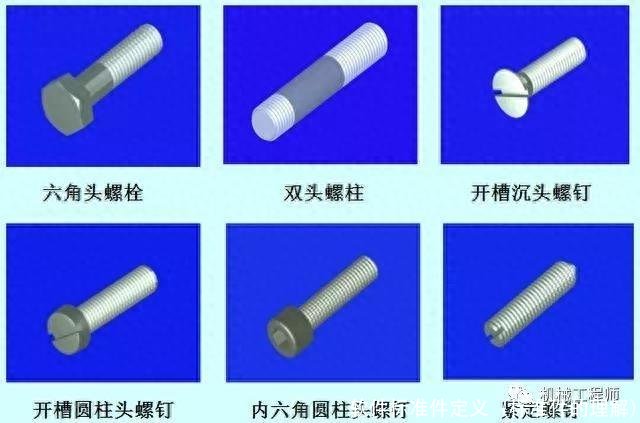

螺纹紧固件种类很多，常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。

2

螺纹紧固件的用途

螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。

（1）螺栓

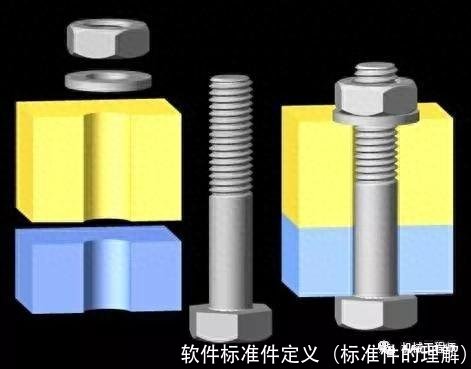

螺栓一般用于被连接件钻成通孔的情况。

（2）双头螺柱：用于被连接零件之一较厚或不允许钻成通孔的情况，两端都有螺纹，旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的另一端称为紧固端。

（3）螺钉：用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。

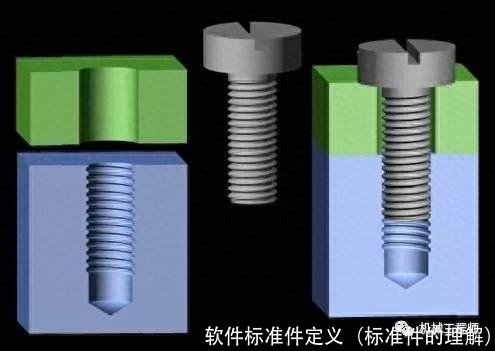

下图为连接螺钉的用法。

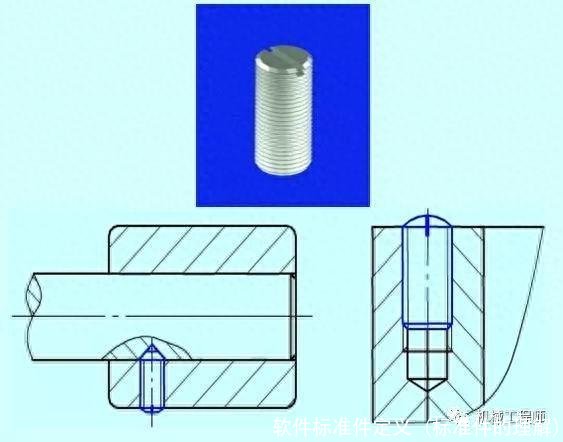

下图为紧固螺钉的用法。

3

螺纹紧固件的标记

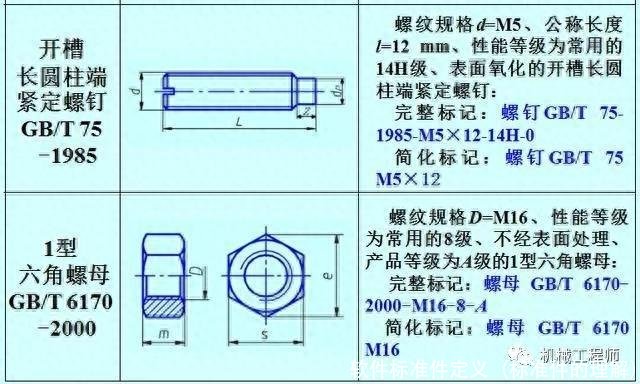

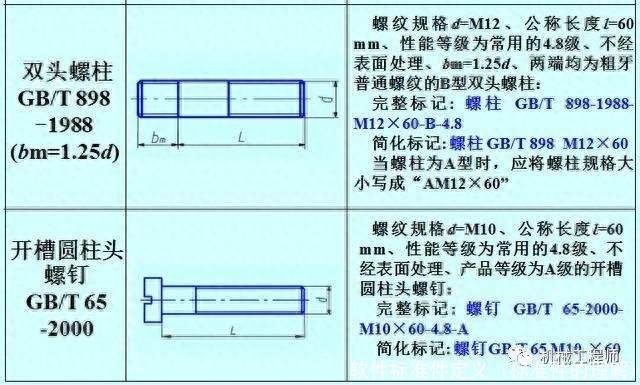

螺纹紧固件的标记有完整标记和简化标记两种。下图为一些标记示例。

4

螺纹紧固件的画法

螺纹紧固件的画法，一种是以按国家标准规定的数据画图，另一种为比例画法（一些制图软件有标准件库，直接调用即可）。

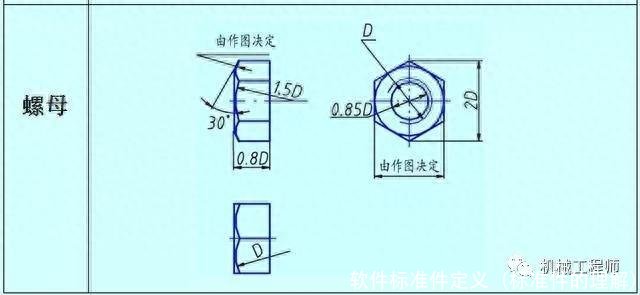

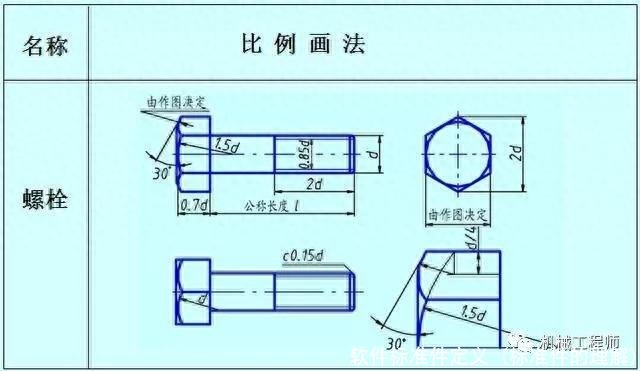

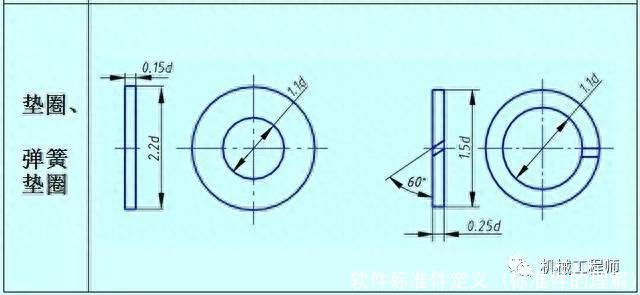

比例画法是将螺纹紧固件各部分的尺寸（公称长度除外）都与规格d（或D）建立一定的比例关系，并按此比例画图称为比例画法。工程实践中常用比例画法。下图为一些螺纹紧固件的比例画法示例。

5

螺纹紧固件连接的画法

（1）两零件接触面处画一条粗实线；

（2）当剖切平面沿实心零件或标准件（螺栓、螺母、垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖绘制，即仍画其外形；

（3）在剖视图中，相互接触的两零件的剖面线方向应相反或间隔不同，而同一个零件在各剖视图中，剖面线的方向和间隔应相同。

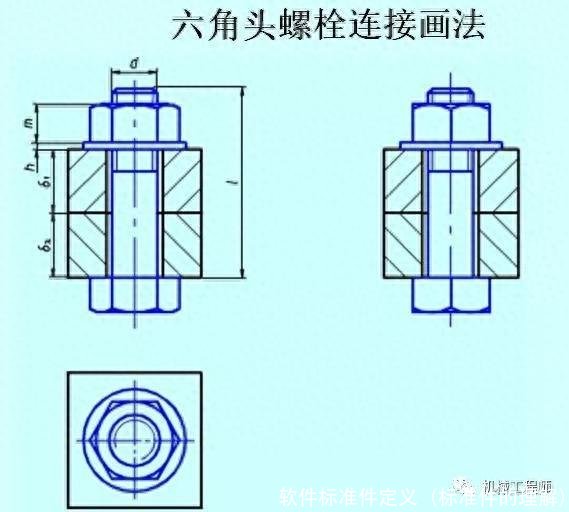

画法示例如下图。

6

螺纹紧固件公称长度l的确定

确定方法是：先根据下述公式计算，然后在标准件规格中选取（选稍长一点的）。

螺栓公称长度L≈δ1+δ2+h(垫圈厚)+m(螺母厚)+0.3d(螺栓末端伸出螺母的长度)

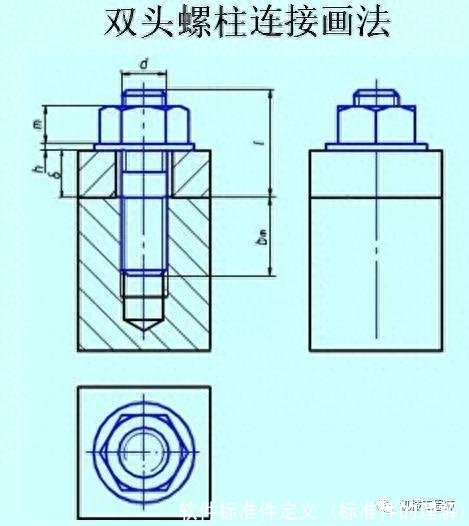

（2）双头螺栓

双头螺柱的公称长度L是指双头螺柱上无螺纹部分长度与螺柱紧固端长度之和，而不是双头螺柱的总长。L≈δ+h(垫圈厚)+m(螺母厚)+0.3d(螺栓末端伸出螺母的长度)，计算后查表得出与其相近的L值。

（3）开槽圆柱头螺钉

开槽圆柱头螺钉的公称长度L计算公式为：L≈δ+bm(旋入长度)，计算后，查表得出与其相近的L值。

（4）沉头螺钉

沉头螺钉的公称长度是螺钉的总长。

7

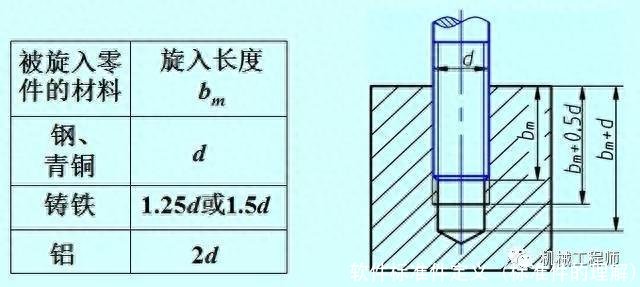

双头螺柱及螺钉的旋入长度

双头螺柱及螺钉的旋入长度bm与被旋入零件的材料有关。

万能三维标准件模型下载

今天和大家分享一款三维模型下载软件，叫做迈迪设计宝。迈迪设计宝是一款集设计、选型、沟通、答疑为一体的设计工具，既可个人独立安装，也可企业内部创建局域网工作站模式。迈迪设计宝面向国内机械设计人员，集成了《机械设计手册》中几乎全部国标件三维模型资源库，以及海量的零配件三维模型，方便设计者在使用三维软件绘图过程中实时查询数据和生成三维模型，真正实现协同设计。扩充了设计师对内对外交流功能、方便实用的设计工具提升了设计者的设计精准性与高效性。

设计宝

小到螺钉螺栓，大到机器人，大型装配体都涵盖其中，在三维建模装配体时下载标准件，查看整体是否有干涉。对于非标设计工作者是一款不可或缺的软件，气缸、丝杆、导轨、电机、各类配件应有尽有，对我刚刚接触的小白来说，能够让你迅速提高自己能力，适用于各类人士。

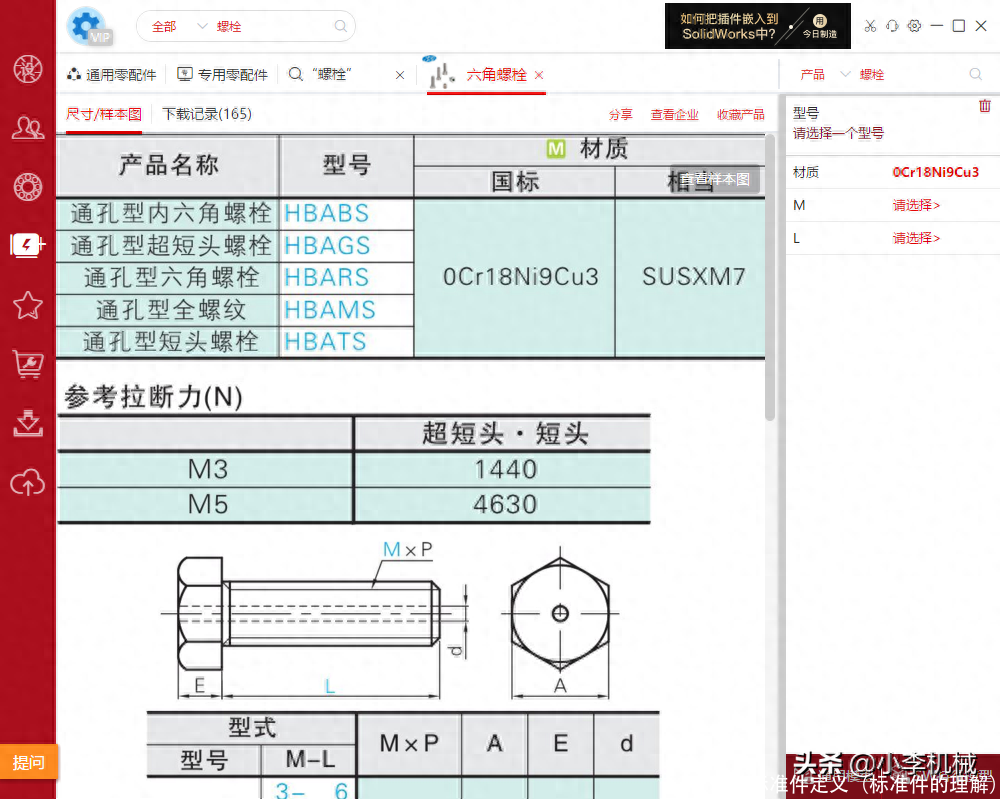

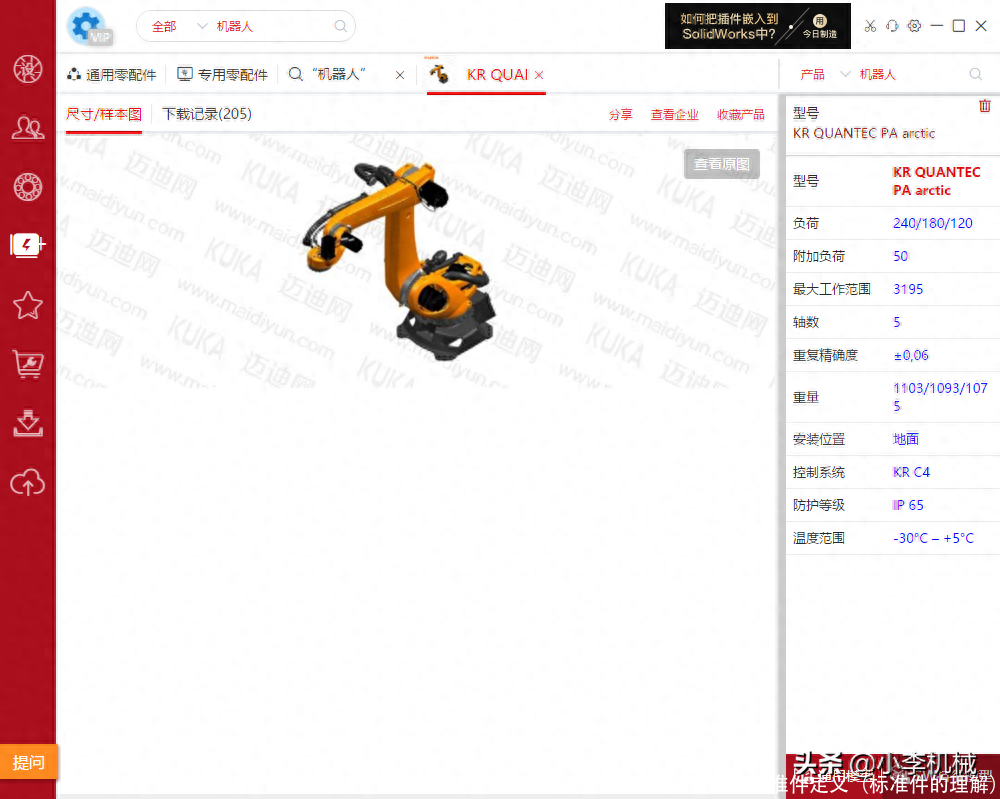

在搜索框里搜索想要查询的内容，选择设计圈、标准件、外购件、找企业、找工具等等，针对不同的需求，选择不同。外购件里面有很多企业提供的模型资料，内容做多。点击下载，可选择通用模型下载和SW特征模型下载。（注：一些产品只能下载通用模型，看不到内部结构。）

螺栓

机械臂

还有强大的工具管家，满足你各种各样的工作需要。

内容丰富，功能强大的软件，对您有帮助吗？还不赶紧动动小手

转发+关注，并私信我回复“迈迪”来获取下载地址

主页前几期还有一些适用工具，欢迎大家前来讨论和分享自己的经验

非标自动化视频教程 机械设计标准件选型 SolidWorks软件PLC 编程

非标自动化全套高级视频教程获取请见文章末尾图片

1、最主要的就是勤奋，多学，多思考，注重平时积累，参与到实践中去，理论与实践相结合

2、多搜集非标设计相关的各种资料，去其糟粕，吸取精华。

3、熟练使用行业软件工具；

4、个人天赋。

全套高级视频教程主要特点：

教程内容非常全面，通俗易懂好理解，画面清晰无杂音，包含丰富的实操案例，接近工作，即使零基础也可快速入门上手操练，极力推荐给大家。

上干货！具体内容涵盖以下几大模块：

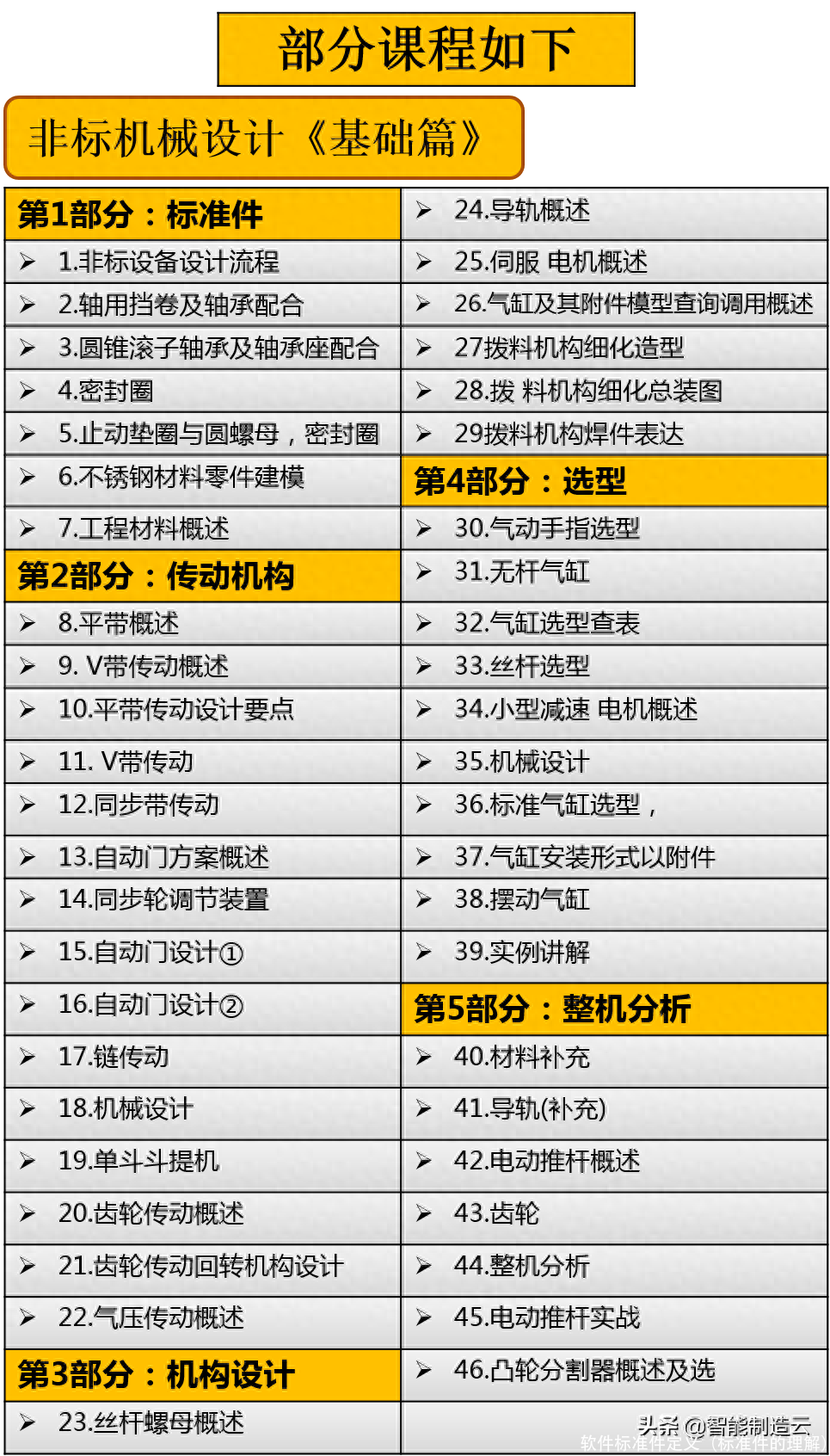

非标机械设计《基础篇》

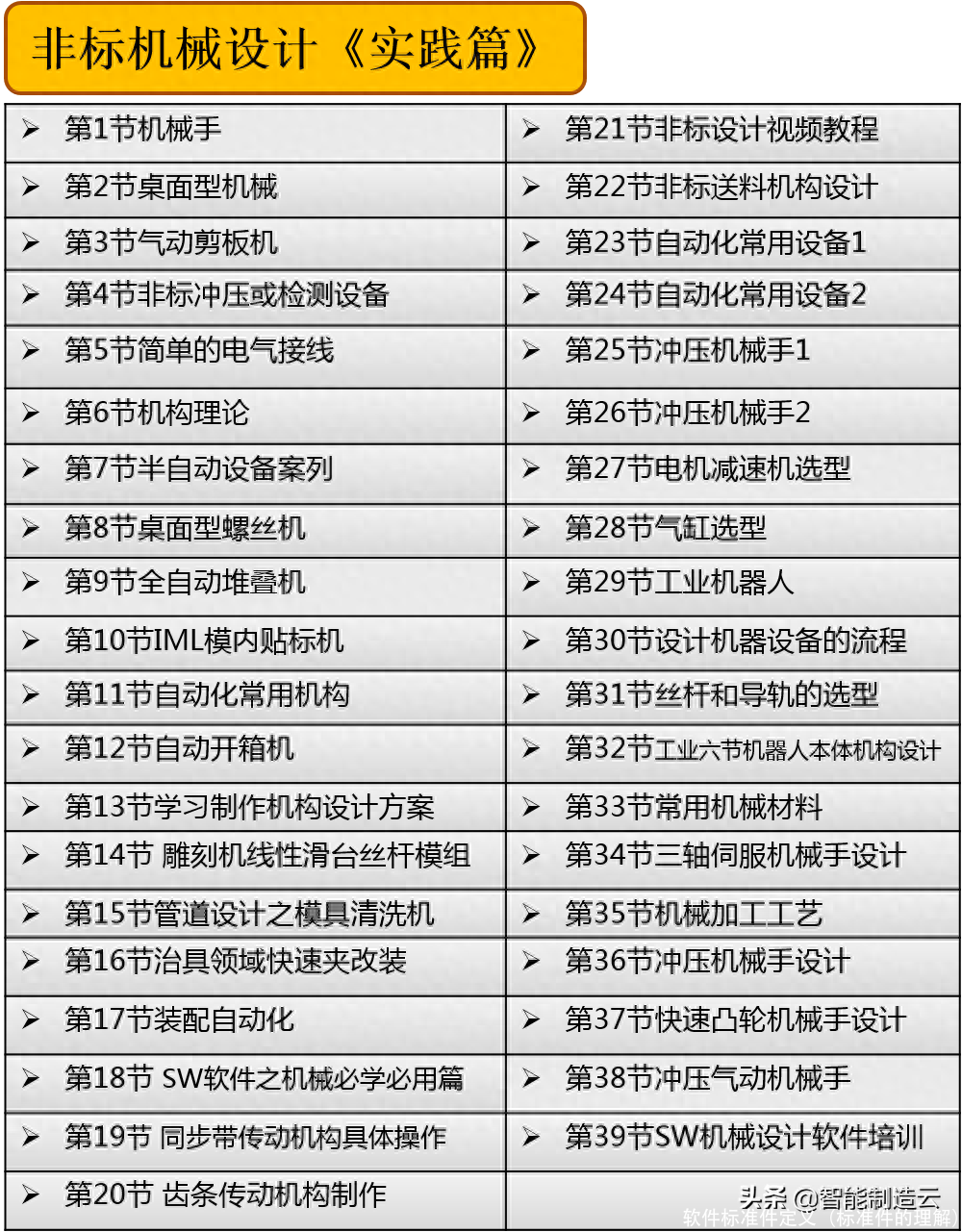

非标机械设计《实践篇》

非标机械设计《项目篇》

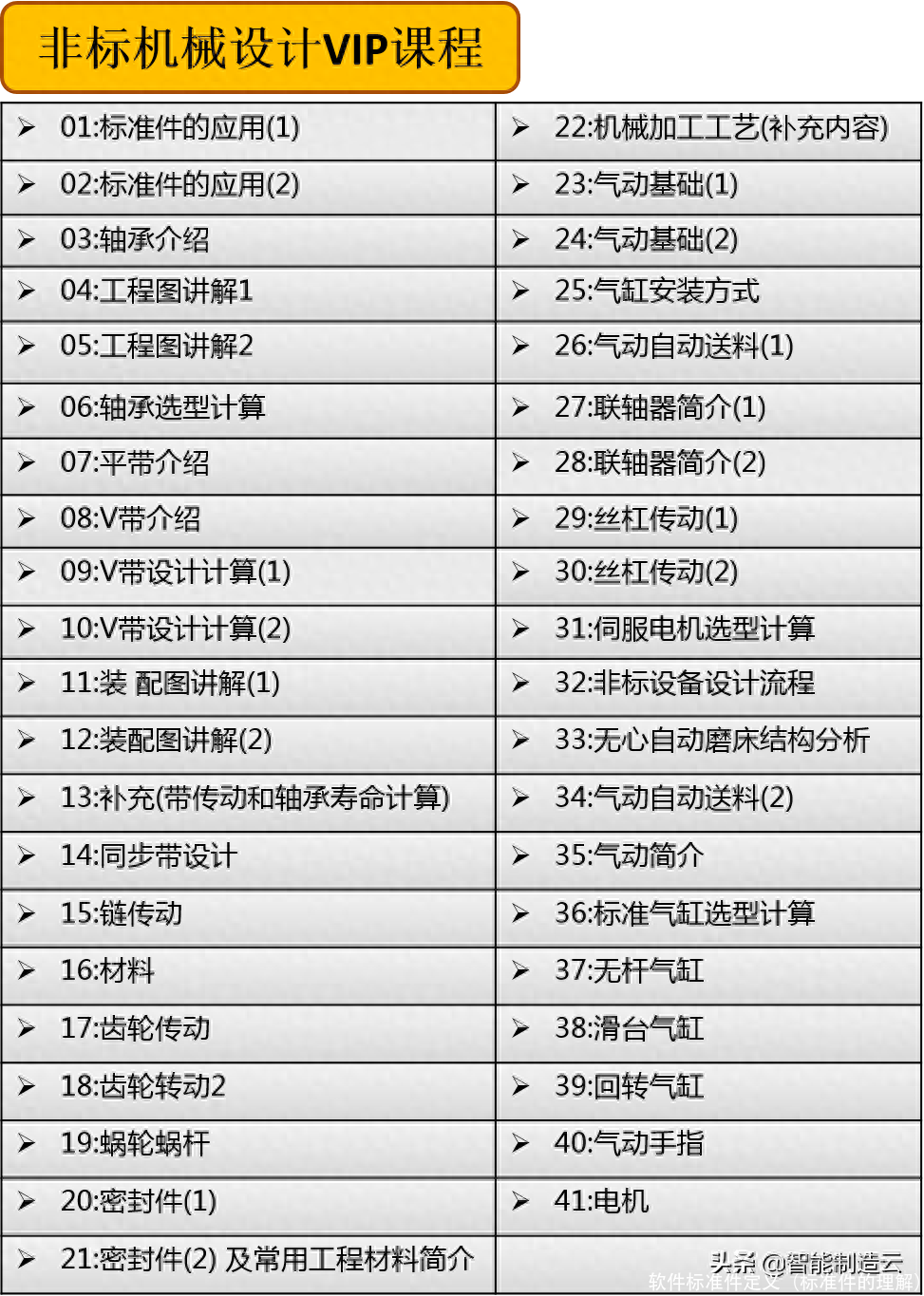

非标机械设计VIP课程

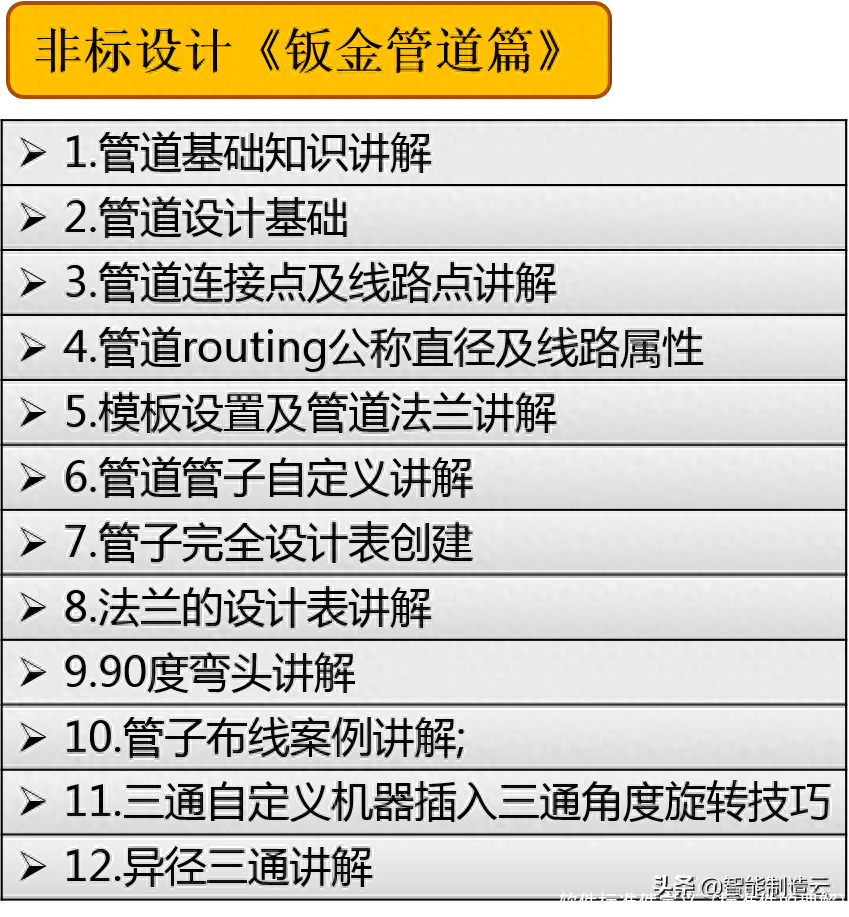

非标机械设计《钣金管道篇》

电工类相关视频教程

PLC视频教程

最后：

1、本资源大多数为小编平时积累及其业余时间从网络公开整理，实为辛苦，希望大家且用且珍惜。

2、后续会和大家分享更优质的资源，好东西与大家共分享，好的作品离不开您的支持！

3、资料内容非常的多，不当之处还请大家及时告知小编，小编会在第一时间处理，让更多朋友受益。

还有很多，小编在这就不一一列举了，需要机械设计手册软件版的朋友可自行获取哦！
