游标卡尺

1. 用途和分类

游标卡尺是一种能直接测量工件内外直径、宽度、长度或深度的量具。
按照测量功能分类，游标卡尺可分为普通游标卡尺、深度游标卡尺和带表卡尺等；按照测量精度分类，游标卡尺可分为0.10mm、0.02mm、0.05mm 等几种规格。
如下图所示为0.02mm 的游标卡尺，它由外测量爪、内测量爪、紧固螺钉、游标、尺身和深度尺组成。

2. 读数方法

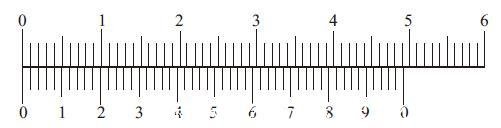

当上图所示的游标卡尺上的两个量爪合拢时，副尺上的50格刚好与主尺上的49mm对正，如下图所示。
主尺上每一个小格是1mm，则副尺上每一个小格是49/50=0.98（mm）。
因此，主尺与副尺每格之差为1-49/50=0.02（mm）。
此差值即为/50mm游标卡尺的测量精度。

游标卡尺刻度

若一个物体厚0.02mm，则会出现游标卡尺副尺上的第一条刻度线与主尺上的第一条刻度线对齐的情况。
若一个物体厚0.04mm，则会出现游标卡尺副尺上的第二条刻度线与主尺上的第二条刻度线对齐的情况。
以此类推。

游标卡尺的读数方法如下：

01 读出副尺零线左边与主尺相邻的第一条刻线的整毫米数，为所测尺寸的整数值。

02 读出副尺上与主尺刻线对齐的那一条刻线所表示的数值，为所测尺寸的小数值。

03 把整毫米数和毫米小数加起来，即为所测零件的尺寸数值。

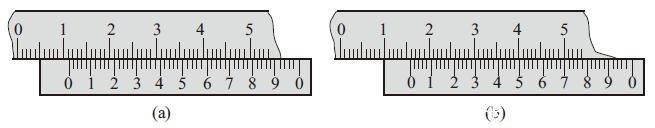

如下图（a）所示，游标卡尺读数为11.36mm；如下图（b）所示，读数为15.48mm。

游标卡尺读数

游标卡尺使用注意事项如下：

01 使用前，先把测量爪和工件测量表面擦干净。

02 测量工件时，应把测量爪张开到大于被测量工件表面尺寸，再慢慢移动副尺，使两测量爪与工件接触。
禁止硬拉硬卡，以免损坏游标卡尺和影响测量精度。

03 使用后，要擦净游标卡尺，并涂抹适量的工业凡士林后放回盒内保存，盒盖上切勿重压。

百分表

百分表是一种比较性测量仪表，用来测量工件的偏差大小，检验零件垂直平面和水平面，检测轴的间隙、轴或气缸的圆度和圆柱度等。

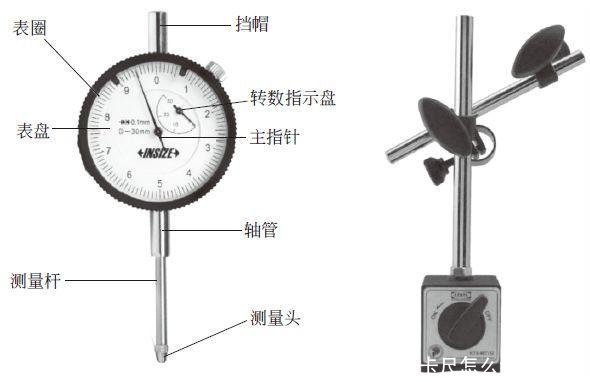

如下图所示，百分表主要由表盘、表圈、挡帽、转数指示盘、主指针、轴管、测量头和测量杆等组成。

百分表及支架

百分表的表盘刻度一般分为100格。
测量时，大指针偏转1格，表示0.01mm，大指针超过1圈时，小指针偏转1格，表示1mm。
指针的偏转量就是被测零件（工件）的实际偏差或间隙值。

百分表使用注意事项：

01 用百分表测量工件时，应用表架（支架）固定，以测杆端的测量头抵住工件被测量表面，并使测量头产生一定位移（即指针存在一个预偏转值），移动测量工件，观察百分表表盘上指针的偏转量，该偏转量即是被测量工件的偏差尺寸或间隙值。

02 测量时，测杆轴线应与被测工件表面垂直，否则会影响测量精度。

03 百分表用毕，应解除所有负荷，用干净抹布将表面擦拭干净，并在容易生锈的金属表面涂抹一层工业凡士林，然后将百分表水平放置在盒内，盒盖上严禁重压。

外径千分尺

1. 结构

外径千分尺是一种精密量具，它的精度比游标卡尺高。
外径千分尺由尺架、砧座、测微螺杆、固定套管、活动套管、微调和偏心锁紧手柄等组成，如下图所示。

2. 读数方法

外径千分尺测微螺杆的螺距是0.5mm，活动套管上共刻有50条刻线，测微螺杆与活动套管连在一起。
当活动套管转50格（1周）时，测微螺杆也转1周并移动0.5mm。
因此，当活动套管转1格时，测微螺杆移动0.5/50=0.01（mm）。
所以，外径千分尺可准确到0.01mm。
由于还能再估读一位，可读到毫米的千分位。

外径千分尺的读数方法如下：

01 读出活动套管边缘在固定套管上的毫米数和半毫米数。

02 根据活动套管上的哪一格与固定套管上的基准线对齐，读出活动套管上不足半毫米的数值。

03 将两个读数加起来，其和即为测得的实际尺寸值。

外径千分尺使用注意事项：

01 测量前，应擦净千分尺砧座表面与工件测量表面。

02 测量前，应检查校对千分尺有无误差。

03 千分尺误差检查方法是旋转棘轮，当砧座和螺杆端头靠拢时，棘轮会发出咔咔声响。
活动套管的前端应与固定套管的零线对齐，同时，活动套管的零线还应与固定套管的基线对齐。
如两线未对齐，则表明千分尺有误差，应进行调整后才能使用。

04 测量时，千分尺螺杆的轴线应与工件的中心线垂直或平行，如果歪斜会影响测量的精度。
旋转活动套管使得砧座接近工件测量表面时，改用微调直到内部棘轮发出咔咔声并打滑时，拧紧锁紧手柄，读出测量尺寸。
若一次测量不准，可再次按上述方法进行测量，直到准确为止。

05 使用后，应涂抹适量的工业凡士林后放回盒内保存，盒盖上切勿重压。
