我们讲了总图是从景观助理设计师提升为设计师的关键一步，也概述了各项总图要表达什么内容，起到了什么样的作用。

很多教学景观施工图的文章和视频讲解景观施工总图都很表面，仅仅只是讲讲总图需要画哪几张，每一张是什么内容。总图内容还需要讲吗？只要画过、见过景观施工图的，能够看懂施工图的，随便拿一套景观施工总图，看一遍，就能知道总图有什么内容了。

但是，为什么很多刚接触景观施工总图设计的设计师，还是很难着手开始设计呢？就是因为知道要画哪些内容，却并不清楚为什么表达这些内容，不清楚为什么只用表达这些内容，不清楚表达的这些内容在施工中起着什么样的作用，不清楚这些表达的内容还会交接给后续的哪些专业使用等等。

许多设计师一开始看到总图的时候心里都会有这些问题，但又不好意思或者不能很好地问出这些问题。完全靠着逐步摸索，在挨骂和出错中所谓的“缓慢成长”。

如果你不想挨骂，想成长更快，那就看下去，我讲的总图设计会让你在收获中成长。

进入正题，这篇我们讲讲总图第一步，base底图的整理和绘制。

二、各个资料需要怎么整理？

方案cad平面图——删除重复线型，规整道路、铺装、各种图形的尺寸模数或者凑成整数，删除多余线条和填充，用PU命令清理图纸文件；

原始地形图（建筑总图）——保留建筑轮廓和定位，保留红线以外的道路和环境内容，保留消防规划，保留红线，保留地库范围线，除上述保留的删除其他所有标注线条和图形；

操作小技巧：显示所有图层—>用“快速选择”命令选中需要保留的内容，将其隐藏—>框选所有不需要的图形，删除。

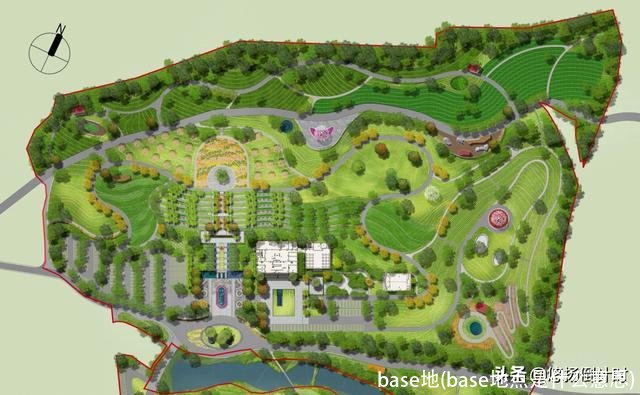

彩色平面图和景观模型——用于参考辨别cad平面中各个线性表达的具体方案内容，用于归类整理线性和图层。

常见常用图层（看着很多施工图会有很多图层，基于一个简单的原则分类，会让后面的绘制和改图方便很多）——园建层、波打层、填充层、其他单项层。

分类原则：表达同一种属性或内容的放在同一层。

单项层：比如植物层，植物填充、主要乔木、植物边界线都可以放在同一层；比如建筑底图层，建筑轮廓线、建筑轴号、建筑零标高、建筑楼号信息等都可以放在同一层。

汇总——把整理好的方案cad图整体复制到建筑总图中，利用控制点去复制。不能移动建筑总图的坐标！

三、base底图有什么用？

base底图用作其他总图的外部参照底图。用外部参照是为了以后一旦有一点总图上的变动或者调整，可以只修改base底图，总图的外部参照就会跟着变化，不用更改每个总图的底图。

四、base底图画什么？

在base底图中，最基本的就是表达所有的景观线条、铺装填充、种植区域填充。

为了后续总图便捷，我也建议以下内容在base中表达：总图尺寸、总图标高。

五、base底图画完就完？

可以这样说，base底图的绘制、调整几乎贯穿整个施工图设计阶段，基本上直到提交成果前都会有调整。前期多是较大的修改和规整平面的线条；后期多是把详图设计好的平面合进base中，并根据详图平面做一些模数和对齐的细节微调。

看到这里，你们还会觉得总图内容少吗？还会觉得总图不就是那七八张图纸，很简单吗？
