堆积折线图(建立带数据标记的堆积折线图)

给大家演示一下最终效果：

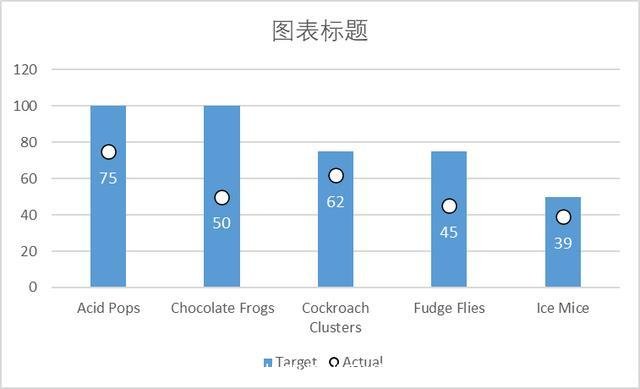

第一种创意设计：

Actual

Acid Pops

100

75

Chocolate Frogs

100

50

Cockroach Clusters

75

62

Fudge Flies

75

45

Ice Mice

50

39

1.选中Target列数据，插入——簇状柱形图

2.选中图表——右键选中数据——添加——系列值栏位——选中Actual列数据

3.选中图表——右键更改系列图表类型——将Actual系列图表类型更改为带标点的堆积折线图。

4.选中折线——右键设置数据系列格式——点击填充与线条图标——线条选择无线条——标记类型选择内置，标记大小选择8——填充（纯色填充：白色）——边框（实线：黑色）即可完成图1

图1

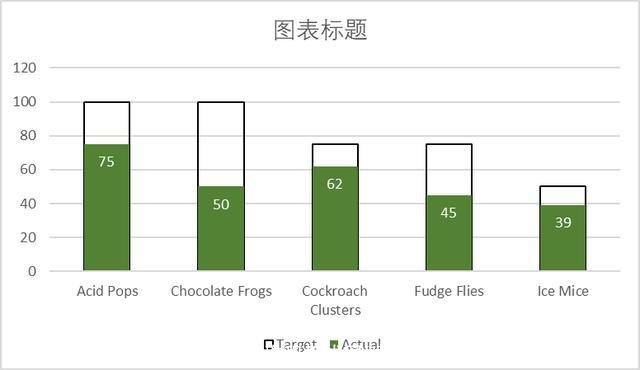

第二种创意设计：

1.选中Target与Actual列数据，——插入簇状柱形图

2.选中图表——右键更改系列图表类型——将Actual柱形图更改为次坐标轴。

3.选中Target柱形——右键设置数据系列格式——系列选项——间隙宽度设置为173%

4.最对柱形颜色进行填充获得图2

图2

第三种创意设计：与第二种创意类似，省略第二、三步即可获得

不过需要对填充色进行设置，

选中Target柱形——右键设置数据系列格式——点击填充与线条图标——填充（无填充）——边框（实线：黑色）即可完成图3

图3

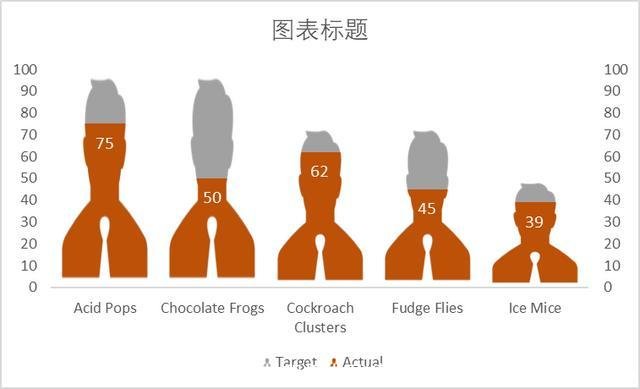

第四种创意设计：

1.选中Target与Actual列数据，——插入簇状柱形图

2.将Actual设置为次坐标（方法同上）。

3.分别选中Actual与Target列数据——右键设置数据系列格式——系列选项——系列重叠：100%，间隙宽度：10%

4.复制准备好的矢量图片，分别选中Actual与Target列柱形，粘贴。

5.对Actual柱形进行层叠并缩放，调整单位/图片值则得到图4效果。

图4

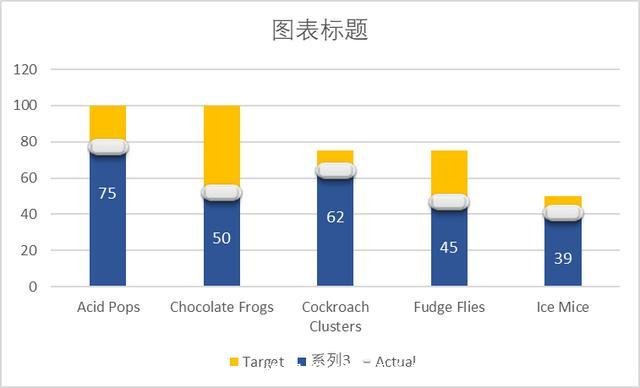

第五种创意设计：

1.选中Target与Actual列数据，——插入簇状柱形图

2.选中图表——右键更改系列图表类型——将系列重叠：100%，间隙宽度：210%

3.选中图表——右键选中数据——添加——系列值栏位——选中Actual列数据

4.选中图表——右键更改系列图表类型——将第三步添加的Actual系列图表类型更改为带标点的堆积折线图。

5.选中折线——右键设置数据系列格式——点击填充与线条图标——线条选择无线条

6.选中标记使用矢量图片复制粘贴，并对颜色填充完成图5效果。

图5

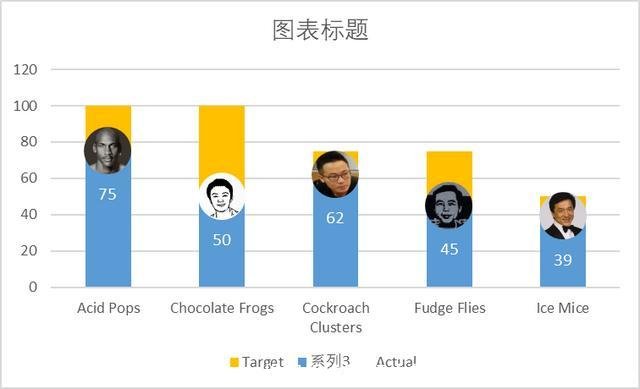

第六种创意设计：

1.选中Target与Actual列数据，——插入簇状柱形图

2.选中图表——右键更改系列图表类型——将系列重叠：100%，间隙宽度：210%

3.选中图表——右键选中数据——添加——系列值栏位——选中Actual列数据

4.选中图表——右键更改系列图表类型——将第三步添加的Actual系列图表类型更改为带标点的堆积折线图。

5.选中折线——右键设置数据系列格式——点击填充与线条图标——线条选择无线条

6.选中标记使用矢量图片复制粘贴，并对颜色填充完成图6效果。

图6

第七种创意设计：

1.选中Target与Actual列数据，——插入簇状柱形图

2.选中图表——右键更改系列图表类型——将系列重叠：100%，间隙宽度：210%

6.选中标记使用矢量图片复制粘贴，并对颜色填充完成图7效果。

完成动态演示则需要使用VBA进行。
