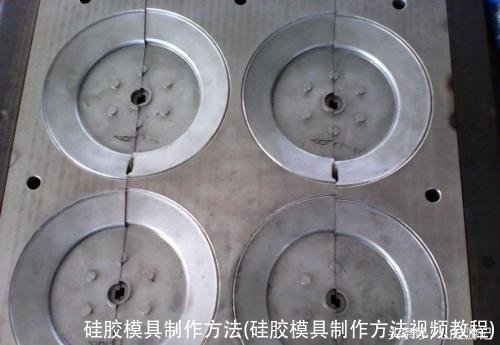

硅胶模具制作方法(硅胶模具制作方法视频教程)

怎么制造硅胶模

怎么制造硅胶模

橡胶模具是快速模具里的一种最为简单的方法，一般是用硅胶将RP原型进行复模，但寿命很短，只有10-30件左右！它具有很好的弹性和复制性能，用硅橡胶复制模可不用考虑拔模斜度，不会影响尺寸精度，有很好的分割性，不用分上下模可直接进行整体浇注。再沿预定的分模线进行切割取出母模就可以了！

室温硫化硅橡胶又分为加成型和缩合型两种：

原料及配方采用专用模具硅橡胶，该品系以双包装形式出售，A组份是胶料，B组份是催化剂。配制时要考虑室温、模具的强度和硬度，以此来确定AB组份的重量配制比例。

室温在20-25度时，A：B=100：1.5。室低时（但不能低于10度）则适当增加B组份0.1-0.3份。室温偏高则减少B组0.1-0.3份。具体方法是依据模具体积确定总用量，然后将A、B组份按比例称量准确，置于器皿中搅拌均匀，即成。

制模：将调配好的材料，倒入待仿制的清洁的实物上即可。为了节省材料，制得较薄的模具，也可分次涂刷。为增加模具的拉力可糊纱布之类。在室温20度条件下2小时就能固化为弹性体，一天后就可使用。

1、B组份是催化剂，易受潮水解，故用后应将盖子盖严。

2、A、B组一经混合，化学反应；立即开始，粘度逐渐上升，无法中止，为避免浪费，应根据用量，随用随配，配好后应立即使用，不可延误。

3、A、B组的配合比，关系到化学反应的速度和模具的性能。B组份越多，反应越快，制品的强度和硬度越高，但韧度随之降低。因此，称量要求精确。

4、配制前，应将A组份料上下搅拌均匀，再称量。

改进飞边槽与排气系统的设计

增大压机的压力

减少脱模剂的用量，并均匀喷洒

材料控制水份

可以试着加些消泡剂

使用冷流道

用真空机真空抽气，模具上可以增加排气操。
