电感的作用(电感的作用和工作原理)

电感是什么作用

电感的特性与电容的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。电感的特性是通直流、阻交流，频率越高，线圈阻抗越大。电感器在电路中经常和电容一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

电感的作用：通直流，阻交流。

通直流:所谓通直流就是指在直流电路中,电感的作用就相当于一根导线,不起任何作用。

阻交流:在交流电路中,电感会有阻抗,即XL,整个电路的电流会变小,对交流有一定的阻碍作用。

电感器的作用是什么

电感的作用是阻碍电流的变化，但是这种作用与电阻阻碍电流流通作用是有区别的。

电阻阻碍电流流通作用是以消耗电能为其标志，而电感阻碍电流的变化则纯粹是不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减小。电感阻碍电流变化过程并不消耗电能，阻碍电流增加时它将电的能量以磁场的形式暂时储存起来，等到电流减小时它也将磁场的能量释放出来，以结果来说，就是阻碍电流的变化中国电感器交易网有行业知识电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻止电流的变化。如果电感器中没有电流通过，则它阻止电流流过它；如果有电流流过它，则电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电感器用绝缘导线绕制的各种线圈称为电感。用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。电感器在电子线路中应用广泛，为实现振荡、调谐、耦合、滤波、延迟、偏转的主要元件之一。为了增加电感量、提高q值并缩小体积，常在线圈中插入磁芯。在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈作为电感线圈），它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环（简称磁环）。

2.电感的特性：通直流阻交流，通低频阻高频，以及储能作用.

电感单位是：H

国际单位为：亨

单位符号为：L

1亨 (H)=1000毫亨(mH)=1000000微亨 (μH)=1000000000毫微亨(nH)

1H=1000mH=10^6μH=10^9nH。

电感的作用：滤波、振荡、延迟、降压、升压、隔离、保护.

在电路原理图中，电感常用符号L或T 表示,不同类型的电感在电路原理图中通常采用不同的符号来表示

3.电感的分类：

（1）按功能分：振荡线圈、扼流圈、耦合线圈、校正线圈和偏转线圈。

（2）按是否可调分：固定电感、可调电感和微调电感。

（3）按结构分：空心线圈、磁芯线圈和铁芯线圈

（4）按形状分：线绕电感（单层线圈、多层线圈及蜂房线圈）、平面电感

4.电感的主要技术指标：

1.电感量：电感量表示电感线圈工作能力的大小

2.固定电容

3.品质因数Q:电感的品质因数Q是线圈质量的一个重要参数,它表示在某一工作频率下,线圈的感抗对其等效直流电阻的比值

4.额定电流:线圈中允许通的的最大电流

5.线圈的损耗电阻：线圈的直流损耗电阻

5.电感的标示法:

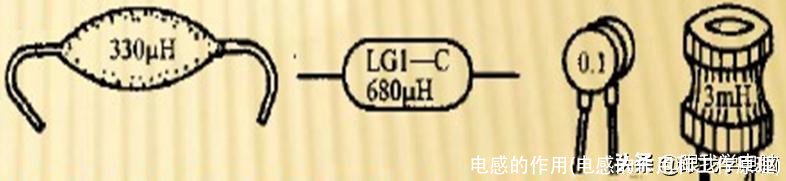

(1)直标法:是将电感的标称电感量用数字和文字符号直接标在电感体上,电感量单位后面的字母表示偏差.

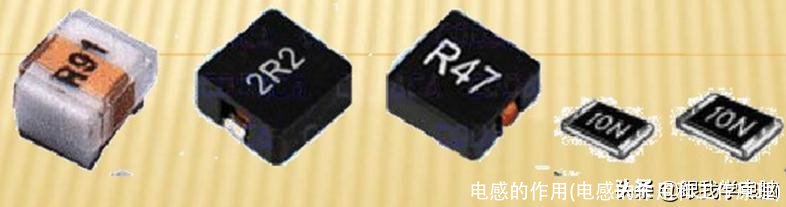

（2）文字符号法:文字符号法是将电感的标称值和偏差值用数字和文字符号法按一定的规律组合标示在电感体上,采用文字符号法表示的电感通常是一些小功率电感,单位通常为nH或uH

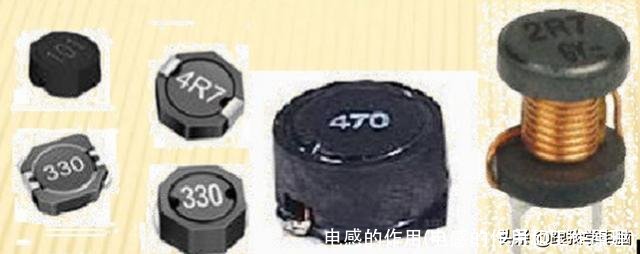

(3)数码表示法:数码表示法是用三位数字来表示电感量的方法,常用于贴片电感上,三位数字中，从左至右的第一/第二位为有效数字,第三位数字表示有效数字后面所加‘0’的个数,注意：用这种方法读出的色环电感量默认单位为微亨(uH)如果电感量中有小数点，则用‘R’表示,并占一位有效数字,例如：标示为‘330’的电感为33uH。

二.电感的串并联：

1.电感的串联：电感也可以串联或并联，仿照电容串/并联电路的分析可以得出结论：

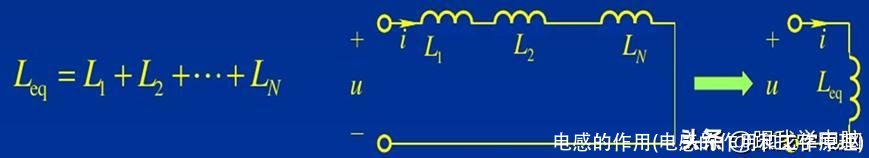

电感串联时，等效电感等于各电感之和,即：

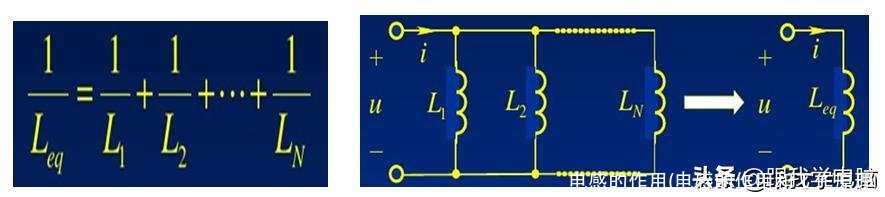

2.电感的并联：电感并联时，等效电感的倒数等于各电感倒数之和,即：

3.电感的电路应用-1

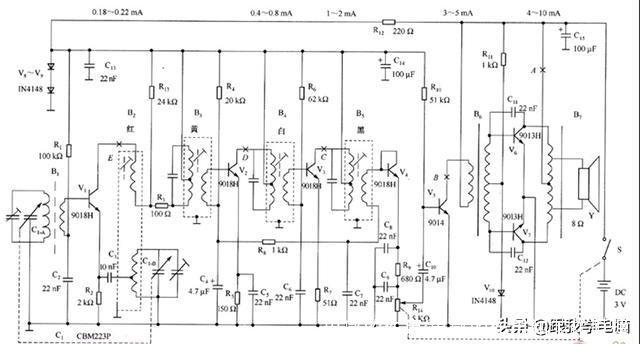

图1

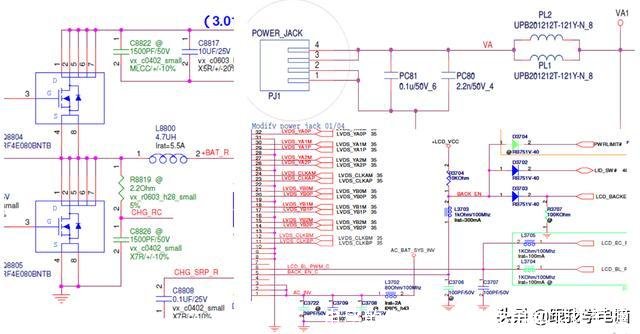

图2

三.电感的好坏量测

准确测量电感线圈的电感量L和品质因数Q,可以使用万用表或LCR设备专门量测电感的感值, 采用数字万用表来检测可以检测电感是否开路或局部短路，以及电感量的相对大小可以用万用表作出粗略检测和判断，如果要精确量测必须采用LCR设备量测.

(1)外观检查

检测电感时先进行外观检查，看线圈有无松散，引脚有无折断,线圈是否烧毁或外壳是否烧焦等现象，若有上述现象，则表明电感已经损坏.

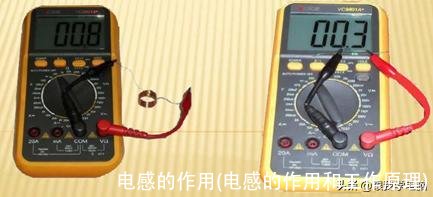

(2)万用表电阻法检测

用万用表的欧姆挡测线圈的直流电阻，电感的直流电阻值一般很小，匝数多线经细的线圈能达几十欧：对于有抽头的线圈，各引脚之间的阻值均很小，仅有几欧姆左右，若用万用表RX1Ω挡测线圈的直流电阻，阻什无穷大说明线圈或引出线间已经开路损坏，阻值比正常值小很多，则说明有局部短路：阻值为零，说明线圈完全短路
