一、无线连接解决方案概述

户外无线连接主要有三种形式：

1）点对点连接。

2）多点之间的连接。

□异频多点连接。

□同频多点连接。

3）中继连接。

□跨越障碍物的连接。

□长距离连接。

我们将结合图1至图3对以上三种形式进行简要说明。

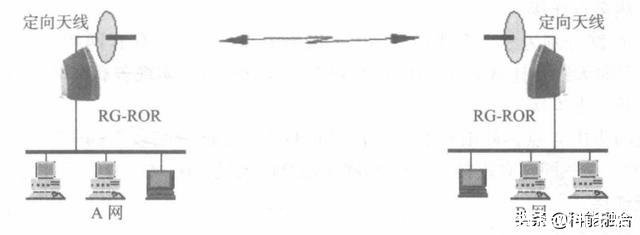

1.点对点连接

在A、B两个有线局域网间，通过两台户外无线路由器及定向天线将它们连接在一起，实现两个有线局域网之间资源的共享。

图1 点对点连接

2.多点之间的连接

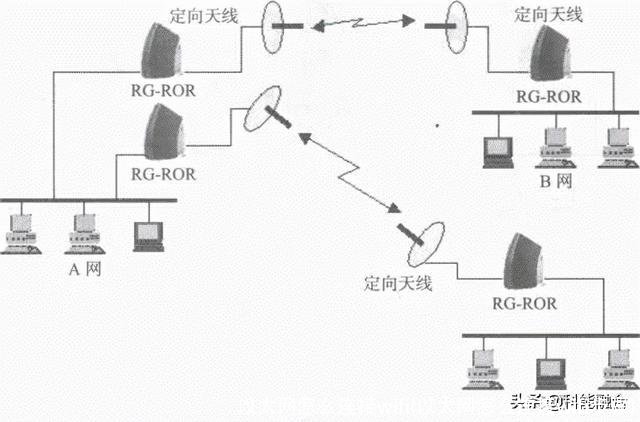

（1）异频多点连接

A、B、C网分别为三个有线局域网，A网为中心点，外围有B网和C网，利用户外无线路由器及定向天线，让A网分别与B网和C网建立连接，实现各有线网之间资源的共享。

图2 多点之间异频多点连接

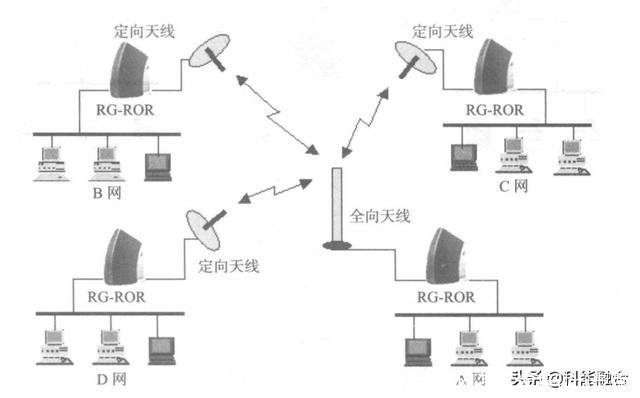

（2）同频多点连接

A有线网为中心点，外围有B网、C网和D网。
A网分别以不同的频道以户外无线路由器与B、C、D三网建立连接。
其中A网采用全向天线，B、C、D网采用定向天线。

图3 多点之间同频多点连接

3.中继连接

（1）跨越障碍物的连接

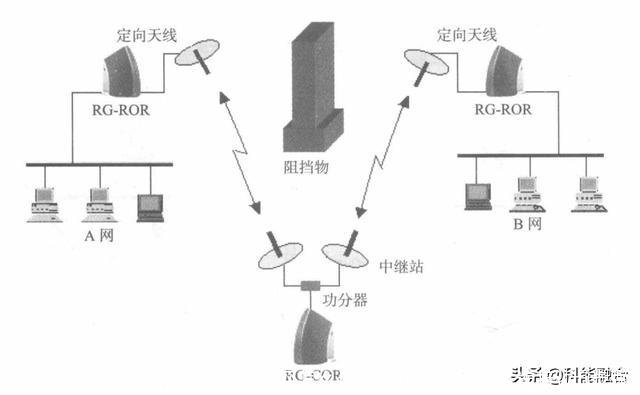

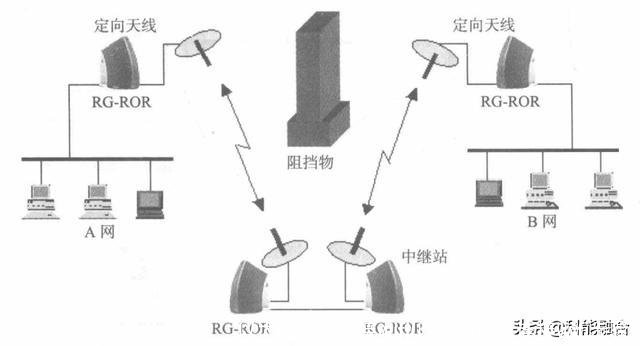

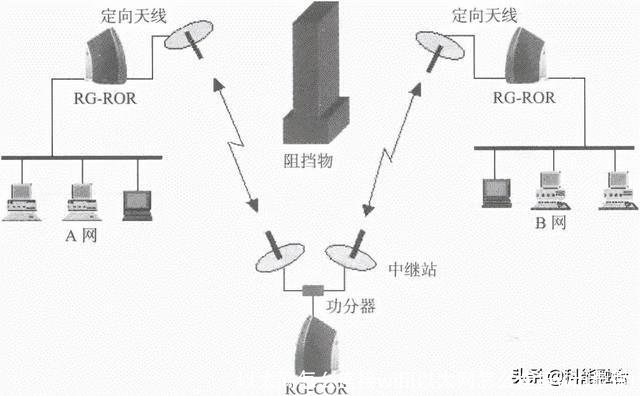

跨越障碍物的连接RG-ROR，RG-COR如图4所示。

a）RG-ROR

b）RG-COR

图4 跨越障碍物的中继连接

在RG-COR连接中，当需要连接的两个有线局域网之间有障碍物遮挡而不可视时，可以考虑增加第三点连接方案予以解决。
在水平或垂直方向寻找一个能同时看到A网和B网的位置设置一个中继点，使A网和B网能通过中继点建立连接。
设置中继点的目的只是为了绕过障碍物。

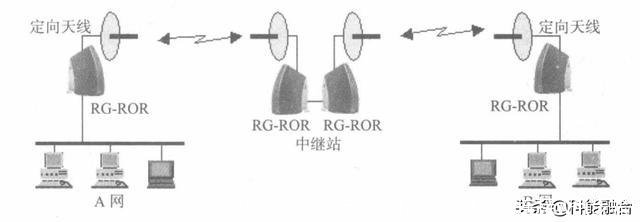

（2）长距离连接

长距离中继连接示意图如图5所示。

图5 长距离的中继连接

当需要连接的两个有线网A网和B网距离较远，超过点对点连接所能达到的最大通信距离（50km）时，在A网和B网之间设置一个中继点，使A网和B网能通过中继点建立连接。
设置中继点的目的只是为了延长两个有线网的通信距离。

二、户外无线连接的综述

户外无线连接每个点所应采用的设备如下：

1）户外无线路由器：中心无线路由器RG-COR、远端无线路由器RG-ROR。

2）定向或全向天线：增益量根据实际距离而定。

3）馈线：馈线长度根据实际情况定，建议不长于8m。

4）避雷器：避感应雷。

5）功率放大器：根据实际距离而定，建议实际距离超过5km。

三、额外费用

1）天线的架设。

2）避雷装置。

3）工程附件：接头、防水胶带、固定等以及安装调试费用。

4）其他不可预知的。

四、天线连接示意图

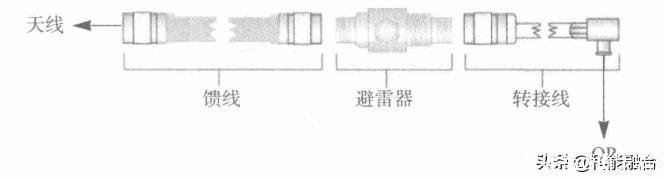

天线连接示意图如图6所示。

图6 天线连接示意图

注：馈线与避雷器要接地，天线要在建筑物的避雷装置保护下。

连接流程：户外路由器→转接线→避雷器→N型头→馈线→N型头天线。

五、802.11 AP-AP 10M无线连网方案目的与要求

1.目的与要求

根据用户要求，将总局和10个分支局域网采用无线连网方式互连，建立数据链路，带宽为10Mbps。

2.环境描述

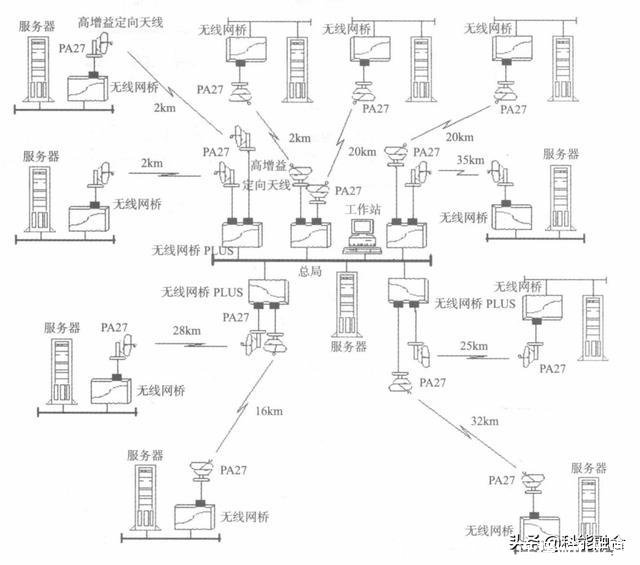

总局局域网位于中心，10个分支局域网都与接入中心点可视，具体距离如图7所示。

图7 总局和10个分支局域网采用无线连网方案

1）如图7所示，每个分支局域网各用1台无线网桥（WavePOINT Ⅱ）（10Mbps）通过馈线连接到高增益定向天线上，总局有5台10Mbps无线网桥PLUS（Wave POINT Ⅱ PLUS）（10Mbps），每台通过2根馈线分别连接到2台高增益定向天线上。
按照相应链路，分支网上的网桥与中心点上的网桥PLUS上的相应定向天线两两相对，共形成10个独享10Mbps无线链路。
无线网桥（10Mbps）和无线网桥PLUS（10Mbps）上有一个RJ-45双绞线接口，可连接到相应本地网的HUB端口或路由器出口上。

2）无线网桥PLUS（Wave POINT Ⅱ PLUS）（10Mbps），即在无线网桥（Wave POINT Ⅱ）（10Mbps）多插一块10Mbps的无线网卡（Wave LAN/PCMCIA），这样，就能形成两个无线链路，每个链路带宽10Mbps。

3.设备清单

□无线网桥（Wave POINT Ⅱ）（10Mbps） 10台

□无线网桥PLUS（Wave POINT Ⅱ PLUS）（10Mbps） 5台

□高增益定向天线（PA27） 20个

□转接缆 20根

□馈线 按实际发生额

4.设备

1）无线网桥（Wave POINT Ⅱ）（10Mbps） 10

2）无线网桥PLUS（Wave POINT Ⅱ PLUS）（10Mbps） 5

3）高增益定向天线（PA27） 20

4）转接缆（Wave LAN/pigtail cable） 20

5）馈线 Φ7

Φ9

Φ15

六、Wave POINT Ⅱ（10Mbps）产品技术指标

□无线信道传输速率最大可达1Mbps。

□采用直接序列扩频技术，抗干扰能力强，安全保密性好。

□2.4GHz工作频段。

□符合IEEE 802.11无线网标准，确保与将来基于标准的其他无线局域网产品的互操作性，保护用户投资。

□与各种网络操作系统兼容，透明传输。

□体积小巧，安装维护方便。

6. Wave POINT Ⅱ（10Mbps）产品技术特性

Wave POINT Ⅱ（10Mbps）是美国朗讯科技公司所属的贝尔实验室（Bell Lab）推出的连接以太网络的无线网桥，它可实现两个远距离的局域网之间以10Mbps带宽点对点连接，为远距离局域网之间实现高速而经济的通信提供了很好的解决方案。

Wave POINT Ⅱ（10Mbps）提供了双PCMCIA插口，可实现一点对两点的10Mbps带宽连接，这样可保护用户的一部分投资，此时插两块PCMCIA无线网卡的Wave POINT Ⅱ（10Mbps）称为Wave POINT Ⅱ Plus（10Mbps）。
Wave POINT Ⅱ（10Mbps）提供免费的SNMP软件，用户通过该软件可以远程控制Wave POINT Ⅱ（10Mbps）的参数，监控网络中任何一个Wave POINT Ⅱ（10Mbps）元件的状态，包括远程统计、接口统计及其他系统信息等。
该软件还可以监控Wave POINT Ⅱ（10Mbps）到远端Wave POINT Ⅱ（10Mbps）的通信链路质量。
该软件中的访问控制管理功能可以限制对Wave POINT Ⅱ（10Mbps）的访问，避免受到一些未经授权的访问。

七、802.11 10M两个分支网连网方案

1.目的与要求

根据用户要求，两个分支网互连，建立无线链路，网络支持TCP/IP协议，带宽10Mbps，由于两点不可视，必须架设双方可视的中继点。

2.环境描述

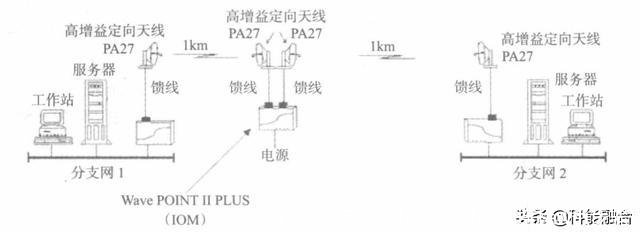

两网位于同城，分支网与中继点都可视，传输距离分别在1km以内，如图8所示。

图8 两个分支网互连拓扑示意图

如图8所示，中继点用1台10Mbps无线网桥PLUS（Wave POINT Ⅱ PLUS）通过（30m）馈线连接到2个高增益定向天线上，分支局域网各用1台10Mbps无线网桥（Wave POINT Ⅱ）通过（15m）馈线连接到高增益定向天线上，两个天线分别按相应链路与中心网的相应天线两两相对。
无线网桥PLUS及无线网桥上有一个RJ-45双绞线接口，可连接到相应局域网的HUB端口上。

3.设备

1）无线网桥PLUS（Wave POINT Ⅱ PLUS）（10Mbps） 1台

2）无线网桥（Wave POINT Ⅱ）（10Mbps） 2台

3）高增益定向天线（PA27） 4个

4）转接缆（PigTail Cable） 4根

5）馈线F9 60m

4.Wave POINT Ⅱ产品技术指标

1）无线信道传输速率最大可相当10Mbps以太网的有效速率，并可根据信道工作状况自行调节。

2）采用直接序列扩频技术，抗干扰能力强，安全保密性好。

3）工作频段为2.4~2.4835GHz，其间又可分为13个频段。

4）符合IEEE 802.11无线网标准，与基于此标准的其他无线局域网产品相互兼容。

5）与各种网络操作系统兼容，透明传输。

6）体积小巧，安装维护方便。

八、802.11 AP-AP2M无线连网方案

1.目的与要求

根据用户要求，将总局和7个分支局域网采用无线连网方式互连，建立数据链路，每条链路带宽为11Mbps，总吞吐量为55Mbps。

2.环境

总局局域网位于中心，7个分支局域网都与接入中心点可视，具体如图9所示。

图9 总局局域网7个分支局域网网络拓扑示意图

1）如图9所示，每个分支局域网各用一台无线路由器远端（ROR）（11M）通过馈线连接到高增益定向天线上，总局有两台11M无线路由器远端（ROR）PLUS，和一台无线路由器中央（COR）。

其中中心点ROR每台通过两根馈线分别连接到两台高增益定向天线（27dB）上。
按照相应链路，分支网上的ROR与中心点上的RORPLUS±的相应定向天线两两相对，共形成4个独享11M无线链路。

中心点COR连接一个全向天线（12dB）与分支点ROR连接，这三个点共享11M带宽，中心点对远端点的总吞吐量为55M。

2）无线路由器COR和ROR上有一个RJ-45双绞线接口，可连接到相应本地网的HUB端口或交换机出口上。

3）无线路由器ROR PLUS（11M）即在ROR上多插一块HM的无线网卡（Wave LAN/PCMCIA），这样，就能形成两个无线链路，每个链路带宽11Mbps。

4）此方案可以提供高带宽，将来可以传输高可靠的视频、语音；由于采用无线路由器，还可以将各分支网隔离，实现高速率的广域网连接。

3.设备

所用设备如表所示。

表 总局局域网所用设备

产品名称

单位

数量

COR

台

1

ROR PLUS

台

2

ROR

台

7

转接缆

条

12

避雷器

个

12

馈线连接器

个

24

馈线

米

200

防水胶

套

2

27db定向天线

个

8

24db定向天线

个

3

12db全向天线

个

1

合计

272
